Placa CTP

La placa CTP es un componente clave en la impresión offset moderna, ya que permite la imagen digital directa desde archivos informáticos sobre las placas de impresión.

La placa CTP está en el núcleo del preprensa digital para la impresión offset. Los sistemas de placas CTP utilizan diversas tecnologías láser para transferir directamente imágenes digitales sobre placas de aluminio especialmente recubiertas, eliminando muchos cuellos de botella tradicionales. Esto mejora la calidad de la imagen, acorta el tiempo de producción, reduce costos y proporciona una solución de impresión más sostenible. Esta tecnología se ha vuelto indispensable en la impresión comercial moderna, satisfaciendo las crecientes demandas de velocidad, eficiencia y responsabilidad ambiental.

La placa CTP representa la cúspide de la tecnología de imagen digital aplicada directamente a la fabricación de placas en la impresión offset moderna. En esencia, transfiere imágenes digitales directamente sobre placas de aluminio recubiertas con una emulsión fotosensible, eliminando la necesidad de producción intermedia de película. Este proceso mejora la calidad general de impresión, acorta los tiempos de entrega, reduce los costos de producción y minimiza el uso de productos químicos.

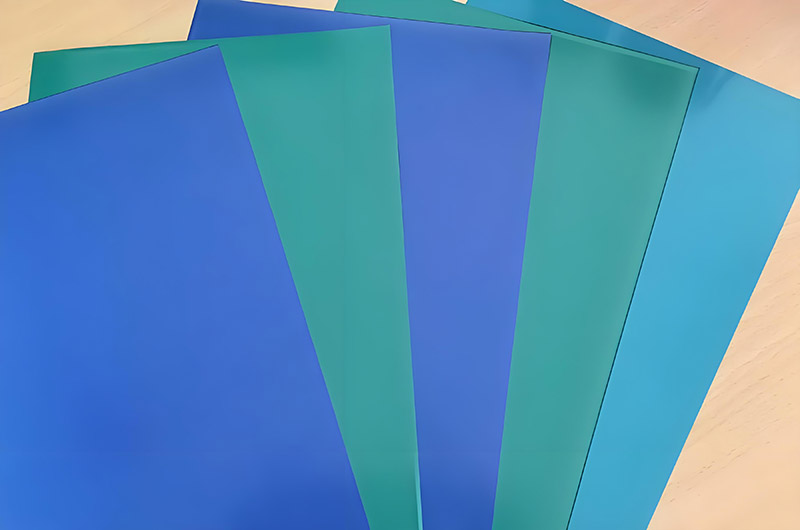

Placa CTP

Componentes de una Placa CTP

Componente Descripción
Sustrato El sustrato de una placa CTP generalmente está hecho de aluminio o material de poliéster. Los sustratos de aluminio se utilizan ampliamente en la impresión comercial e industrial debido a su excelente durabilidad y ligereza. La superficie del sustrato de aluminio se somete a un granulado electroquímico para formar una estructura porosa fina, lo que mejora la retención de agua y la adhesión del recubrimiento fotosensible, garantizando la calidad de la imagen. Para aplicaciones de tiradas cortas, también se pueden utilizar sustratos de poliéster en placas CTP, ofreciendo menor costo y buena flexibilidad, lo que las hace adecuadas para producción en pequeños lotes.
Recubrimiento Fotosensible El recubrimiento fotosensible de una placa CTP consiste en una capa de polímero o emulsión que reacciona a la exposición láser, como fotopolímero, haluro de plata o recubrimiento térmico. Los recubrimientos fotopoliméricos se endurecen y forman una imagen bajo exposición a láser UV o violeta, mientras que los recubrimientos térmicos sufren cambios físicos o químicos bajo láser de alta energía para presentar la imagen. El recubrimiento fotosensible determina el método de imagen, la resolución y la velocidad de exposición de la placa CTP, afectando directamente la claridad y la reproducción del color de la impresión final.
Capa Protectora La capa protectora de una placa CTP es un recubrimiento delgado y transparente utilizado principalmente para prevenir arañazos, oxidación y otros daños físicos. Durante la manipulación, almacenamiento y transporte, la capa protectora garantiza la integridad del recubrimiento fotosensible, evitando la degradación del rendimiento causada por factores ambientales. Además, la capa protectora tiene cierta resistencia a la humedad y a la corrosión química, lo que prolonga aún más la vida útil de almacenamiento de la placa CTP y asegura una calidad constante antes de la impresión.

Tipos de Placas CTP

Diferentes Tipos de Placas CTP

Tipo Imagen de la Placa CTP Descripción
Placa CTP Térmica Placa CTP térmica (una sola capa) Las placas CTP térmicas son sensibles a la energía del láser infrarrojo. Son conocidas por su alta durabilidad y excelente reproducción de puntos, por lo que se utilizan frecuentemente en entornos de impresión de alto volumen. Las placas térmicas vienen en formatos de una capa y doble capa, siendo los diseños de doble capa los que proporcionan mayor estabilidad de impresión y calidad de imagen.
Placa CTP Violeta Placas CTP violetas Las placas CTP violetas se exponen utilizando tecnología de láser violeta. Generalmente son más rentables y ecológicas. Aunque la resolución de imagen puede ser ligeramente inferior en comparación con las placas térmicas, las placas violetas requieren menos productos químicos, lo que las hace adecuadas para pequeñas y medianas empresas de impresión y aplicaciones sensibles al costo.
Placa CTP sin Procesado Placa CTP sin procesado Las placas sin procesado eliminan la etapa de revelado químico. Durante la impresión, las áreas no imagen se eliminan, reduciendo residuos y costos operativos. La imagen se presenta directamente en la placa y es limpiada por la prensa, minimizando los desechos químicos y simplificando los flujos de trabajo. Este tipo de placa es ideal para empresas de impresión con conciencia ambiental que buscan procesos de producción simplificados.
Placas de Trabajo Positivo y Negativo Placa CTCP positiva Las placas positivas se disuelven al exponerse, y se utilizan principalmente en placas de imagen UV, donde las áreas expuestas se vuelven blancas. Las placas negativas se endurecen al exponerse, comúnmente utilizadas en placas térmicas, donde las áreas expuestas forman la imagen. La elección entre placas de trabajo positivo y negativo depende de la aplicación de impresión, el método de imagen y la compatibilidad con la prensa de impresión.

Comparación de Diferentes Tipos de Placas CTP

Parámetro Placa CTP Térmica Placa CTP Fotopolimérica Placa CTP sin Procesado
Tipo de Láser Láser infrarrojo (830 nm) Láser violeta (405 nm) Láser infrarrojo/violeta
Proceso de Revelado Revelado químico (algunas requieren horneado) Revelador alcalino No requiere revelado
Durabilidad de Tirada Más de 100, 000 impresiones 50, 000-80, 000 impresiones 30, 000-50, 000 impresiones
Resolución 2400-2540 dpi 2400-3000 dpi 2400 dpi
Impacto Ambiental Medio (requiere procesamiento químico) Medio (requiere revelador) Alto (cero emisiones químicas)
Costo Alto (equipos + consumibles) Medio Medio a alto (mayor costo de la placa)
Escenarios de Aplicación Tiradas largas, impresión de alta precisión Tiradas medias a cortas, gráficos finos Tiradas cortas, impresión ecológica

¿Cómo Elegir una Placa CTP?

La selección de placas CTP requiere equilibrar factores como el volumen de impresión, las necesidades de resolución, las consideraciones ambientales y las limitaciones presupuestarias. Las placas térmicas son conocidas por su durabilidad, las placas fotopoliméricas destacan en aplicaciones de alta resolución, y las placas sin procesado lideran la tendencia de la impresión sostenible.

Ventajas de la Tecnología de Placas CTP

Ventajas Descripción
Calidad de Imagen Mejorada Al eliminar el paso intermedio de la película, las placas CTP proporcionan imágenes más claras y consistentes. La tecnología de imagen directa reduce la posible degradación de la imagen, permitiendo que las placas reproduzcan detalles más finos y logren transiciones de color más suaves. Además, la precisión de registro mejorada reduce los desplazamientos de color y los errores de desalineación, mejorando la calidad general de impresión.
Mayor Velocidad de Producción Las placas CTP utilizan un método de imagen directa, eliminando la necesidad de salida de película y pasos de exposición, reduciendo significativamente el tiempo de procesamiento. Este proceso optimizado de fabricación de placas acorta el tiempo total de producción, aumenta la eficiencia de la línea de impresión y proporciona una entrega más rápida, especialmente útil para trabajos urgentes o de corto plazo.
Rentabilidad Las placas CTP eliminan la necesidad de película y productos químicos relacionados, reduciendo los costos de materiales y minimizando la dependencia de equipos de procesamiento de película. Además, el flujo de trabajo simplificado reduce los requerimientos de mano de obra, disminuyendo los costos operativos. Para las empresas de impresión, la tecnología CTP representa una solución de ahorro a largo plazo.
Beneficios Ambientales Con el uso de tecnologías ecológicas como placas sin procesado y placas CTP violetas, la necesidad de productos químicos se reduce significativamente. Al eliminar los químicos de revelado tradicionales, las placas CTP minimizan la generación de residuos y reducen el volumen de desechos peligrosos, ayudando a las empresas de impresión a lograr objetivos de producción sostenible.
Mayor Consistencia y Registro La tecnología CTP, con su control digital, garantiza precisión y consistencia de la imagen. Durante el proceso de separación de color, cada color puede calibrarse con precisión mediante tecnología informática, lo que da como resultado un registro exacto. Este alto nivel de consistencia de imagen es particularmente crucial para tiradas largas e impresión de alta precisión.

Cómo Funcionan las Placas CTP

Pasos Descripción
Preparación de Archivos Digitales Las placas CTP funcionan a partir de archivos digitales preparados con software de autoedición, generalmente en formato PDF. Estos archivos digitales contienen información completa de imagen, texto y diseño. La placa CTP recibe datos de imagen rasterizados convertidos por el Procesador de Imágenes Raster (RIP), asegurando que los datos de imagen se conviertan con precisión en formato de mapa de bits para la exposición.
Imagen por Láser Las placas CTP se someten a imagen por láser en máquinas dedicadas de fabricación de placas. La máquina utiliza diodos láser o luz UV para exponer directamente el recubrimiento fotosensible de la placa CTP. Dependiendo del tipo de placa, los métodos de imagen incluyen:
  • Imagen Térmica: Las placas CTP utilizan láseres infrarrojos y recubrimientos sensibles al calor para crear imágenes. Este método ofrece alta durabilidad, lo que lo hace ideal para tiradas largas.
  • Imagen con Láser Violeta: Las placas CTP utilizan láseres violetas para la exposición, a menudo elegidos por su rentabilidad y propiedades ecológicas, especialmente para impresión de tiradas cortas a medianas.
  • Placas sin Procesado: En algunos sistemas, las placas CTP se exponen directamente sin ningún procesamiento químico, simplificando los flujos de trabajo y reduciendo el impacto ambiental.
Revelado (Si es Necesario) En los procesos de revelado tradicionales, las placas CTP pasan por reveladores químicos para eliminar las áreas no expuestas del recubrimiento, dejando visibles las áreas de imagen. Después del revelado, las placas se limpian y estabilizan para garantizar la durabilidad y precisión de la imagen. Para placas sin procesado, las áreas no imagen de la placa se limpian automáticamente durante el proceso de impresión mediante el sistema de humectación de la prensa, logrando una fabricación de placas sin químicos y ecológica.
Instalación de la Placa Una vez finalizada la exposición y el revelado, la placa CTP se monta en el cilindro de placas de la prensa de impresión. Las áreas de imagen de la placa CTP atraen la tinta, mientras que las áreas no imagen la repelen. Durante el proceso de impresión, la placa CTP transfiere con precisión la tinta al sustrato (generalmente papel). La alta precisión de imagen y el control digital de las placas CTP garantizan una excelente reproducción de imagen, precisión de color y registro preciso.

Aplicaciones y Consideraciones de las Placas CTP

¿En Qué Escenarios de Impresión Son Adecuadas las Placas CTP?

Placa CTP

¿Qué Se Debe Tener en Cuenta al Usar Placas CTP?

Categoría Precauciones
Preparación Antes del Uso Control Ambiental:
Temperatura y Humedad: La temperatura recomendada de almacenamiento y operación es de 18-25°C, con una humedad del 40-60%. Evitar la absorción de humedad o el agrietamiento del recubrimiento.
Protección contra la Luz: Las placas CTP fotopoliméricas deben manipularse bajo luces de seguridad amarillas, mientras que las placas térmicas pueden procesarse en un entorno con luz diurna.
Calibración del Equipo:
Calibrar regularmente la energía del láser y la distancia focal del generador de placas para garantizar la precisión del punto dentro de un error de ±1%.
Verificar la concentración y temperatura del revelador (por ejemplo, el revelador de placas térmicas normalmente requiere 23-28°C).
Pautas de Operación en la Fabricación de Placas Parámetros de Exposición:
Ajustar la energía del láser según el tipo de placa (por ejemplo, las placas térmicas suelen usar 200-300 mJ/cm², las placas fotopoliméricas usan 100-150 μJ/cm²).
Evitar la sobreexposición, ya que puede causar aumento del punto o ablación del recubrimiento.
Proceso de Revelado:
Las placas con revelado químico requieren un control estricto del tiempo de revelado (normalmente 20-40 segundos). El sobre-revelado reduce la durabilidad de la placa.
Para placas sin procesado, limpiar suavemente la superficie con un paño suave para eliminar el polvo antes de imprimir.
Compatibilidad con la Prensa de Impresión Equilibrio Tinta-Agua:
Las placas sin procesado son sensibles al pH de la solución de fuente (pH recomendado 4.8-5.5) y deben verificarse regularmente.
Al usar tintas UV, asegúrese de que el recubrimiento de la placa térmica sea resistente a tintas UV.
Ajuste de Presión:
Mantener la presión entre el mantilla y la placa en 0.1-0.15 mm para evitar daños en la superficie por fricción.

¿Cómo Mantener y Cuidar las Placas CTP?

Categoría Medidas de Mantenimiento y Cuidado
Limpieza Diaria Limpieza Después de la Impresión:
Utilizar un detergente neutro (pH 6-8) y un paño no tejido para limpiar la superficie de la placa, eliminando residuos de tinta.
Evitar el uso de solventes fuertemente ácidos/alcalinos o lana de acero para prevenir rayaduras en el recubrimiento.
Mantenimiento del Equipo:
Limpiar semanalmente la lente óptica del generador de placas con etanol anhidro para evitar que el polvo afecte la precisión de la imagen.
Directrices de Almacenamiento Placas No Expuestas:
Placas con Base de Aluminio: Almacenar verticalmente en un lugar fresco y seco para evitar deformaciones por apilamiento.
Placas con Base de Poliéster: Almacenar en posición plana para evitar doblado. La vida útil suele ser de 12-18 meses.
Placas Expuestas pero No Reveladas:
Las placas térmicas deben revelarse dentro de 24 horas, mientras que las placas fotopoliméricas deben revelarse dentro de 48 horas para evitar la degradación de la imagen latente.
Consejos para Extender la Vida Útil Tratamiento de Horneado:
Después del revelado, las placas térmicas pueden hornearse a 220-250°C durante 5-8 minutos para aumentar la durabilidad en un 30%-50%.
Gestión de la Solución de Fuente:
Reemplazar regularmente la solución de fuente (recomendado cada 2000 impresiones) para evitar la acumulación de impurezas que puedan dañar la superficie de la placa.

Problemas Comunes y Soluciones para Placas CTP

Problema Posible Causa Solución
Puntos de Impresión Borrosos Energía láser insuficiente / Desviación del enfoque Recalibrar la máquina de fabricación de placas y verificar el estado del cabezal láser
Superficie de la Placa Sucia Revelado incompleto / pH anormal de la solución de fuente Extender el tiempo de revelado o reemplazar el revelador; ajustar la solución de fuente
Disminución Repentina de la Durabilidad de la Placa Horneado insuficiente / Presión excesiva de impresión Realizar un horneado adecuado según las pautas; ajustar la presión de la prensa de impresión
Placa Sin Tratamiento No Acepta Tinta Película protectora residual no eliminada Pretratar la superficie de la placa con agua o un limpiador específico

El uso y mantenimiento adecuados de las placas CTP pueden mejorar significativamente la eficiencia de impresión, reducir costos y prolongar la vida útil de la placa. Prestar atención al control ambiental, la calibración del equipo y los estándares de revelado. El mantenimiento rutinario y la resolución rápida de problemas según el tipo de placa (térmica, fotopolimérica o sin procesado) garantizan una calidad de impresión estable y confiable.

Comparación Entre Placas CTP y Otras Tecnologías

¿Cuáles Son las Diferencias Entre la Placa CTP y la Placa PS?

Dimensión de Comparación Placa CTP (Computer-to-Plate) Placa PS (Placa presensibilizada)
Proceso de Fabricación de Placas Imagen directa desde archivos digitales mediante láser, sin necesidad de película Se requiere primero la salida de película, seguida de exposición UV para transferir la imagen a la placa PS
Precisión de Imagen Alta resolución (2400-3000 dpi) con error de punto ±1% Limitada por la calidad de la película (generalmente 1200-2400 dpi) con mayor margen de error
Eficiencia de Producción Elimina el paso de película, aumentando la velocidad de fabricación de placas en un 50% o más Requiere revelado de película, exposición de placas y pasos adicionales, lo que consume más tiempo
Impacto Ambiental Reduce los residuos químicos, especialmente con placas CTP sin procesado El revelado de película produce aguas residuales con contenido de plata, generando mayor riesgo de contaminación
Costo Mayor inversión inicial en equipos, pero menores costos a largo plazo gracias al ahorro en película y mano de obra Menor inversión inicial, pero mayores costos operativos debido al uso continuo de película
Durabilidad de la Placa Las placas térmicas CTP pueden soportar más de 100, 000 impresiones Las placas PS estándar generalmente duran entre 50, 000 y 80, 000 impresiones
Escenarios de Aplicación Adecuadas para impresión de tiradas medias a largas con alta precisión (por ejemplo, embalaje, impresión comercial) Adecuadas para impresión de tiradas cortas con presupuesto limitado (por ejemplo, folletos, tarjetas de presentación)

Comparación entre la Tecnología CTP y Otras Tecnologías de Fabricación de Placas

Elemento de Comparación CTP CTF (Computer-to-Film) Impresión Digital (Láser/Inyección de Tinta)
Principio Técnico Imagen láser totalmente digital, operación automatizada Primero se genera la película, luego se expone sobre la placa PS Impresión directa sobre papel o materiales
Precisión y Consistencia Alta precisión, gran consistencia, sin errores humanos La calidad de la película afecta la precisión, con riesgo de defectos Precisión general, depende del rendimiento del equipo
Costo Alta inversión inicial en equipos, bajo costo de placa El costo de la película representa el 15%-20% del costo total No requiere fabricación de placas, bajo costo en tiradas cortas
Eficiencia Fabricación automatizada de placas, alta eficiencia La fabricación de película y la exposición de placas consumen tiempo Impresión instantánea, sin tiempos de espera
Amigabilidad Ambiental Ecológico, sin residuos de revelado de película Los residuos del revelado de película contienen plata y productos químicos No requiere procesamiento químico, impacto ambiental mínimo
Escenarios de Aplicación Impresión de tiradas medias a largas, adecuada para impresión offset de alta calidad Aún se utiliza en plantas de impresión tradicionales Personalización, impresión de tiradas ultracortas
Umbral Económico Más rentable para 500-1000 copias o más No es económico para menos de 500 copias Rentable en tiradas cortas de 1-500 copias

¿Por Qué Elegir la Tecnología CTP?

Categoría de Ventaja Ventaja Específica
Ventaja en Eficiencia y Costos Acorta el ciclo de entrega: Reduce el tiempo de fabricación de placas entre un 30%-50%.
Ahorra costos de película, productos químicos y almacenamiento.
Mejora de la Calidad de Impresión Soporta tramas de 300 líneas/pulgada o más, reproduciendo con precisión gradientes y textos finos.
El control digital garantiza la consistencia entre lotes.
Cumplimiento Ambiental No genera residuos de revelado en placas sin procesado CTP, cumpliendo con normativas ambientales.
Las placas basadas en aluminio pueden reciclarse, reduciendo la huella de carbono.
Adaptación a Tendencias de la Industria Alta capacidad de cambio rápido de trabajos, fabricación de placas en menos de 30 minutos.
Puede integrarse con sistemas MIS y software de gestión de color para una producción inteligente.

Ventajas de las Placas CTP sobre los Métodos Tradicionales
